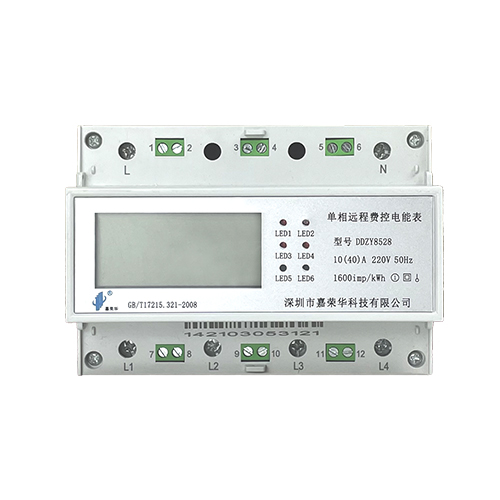

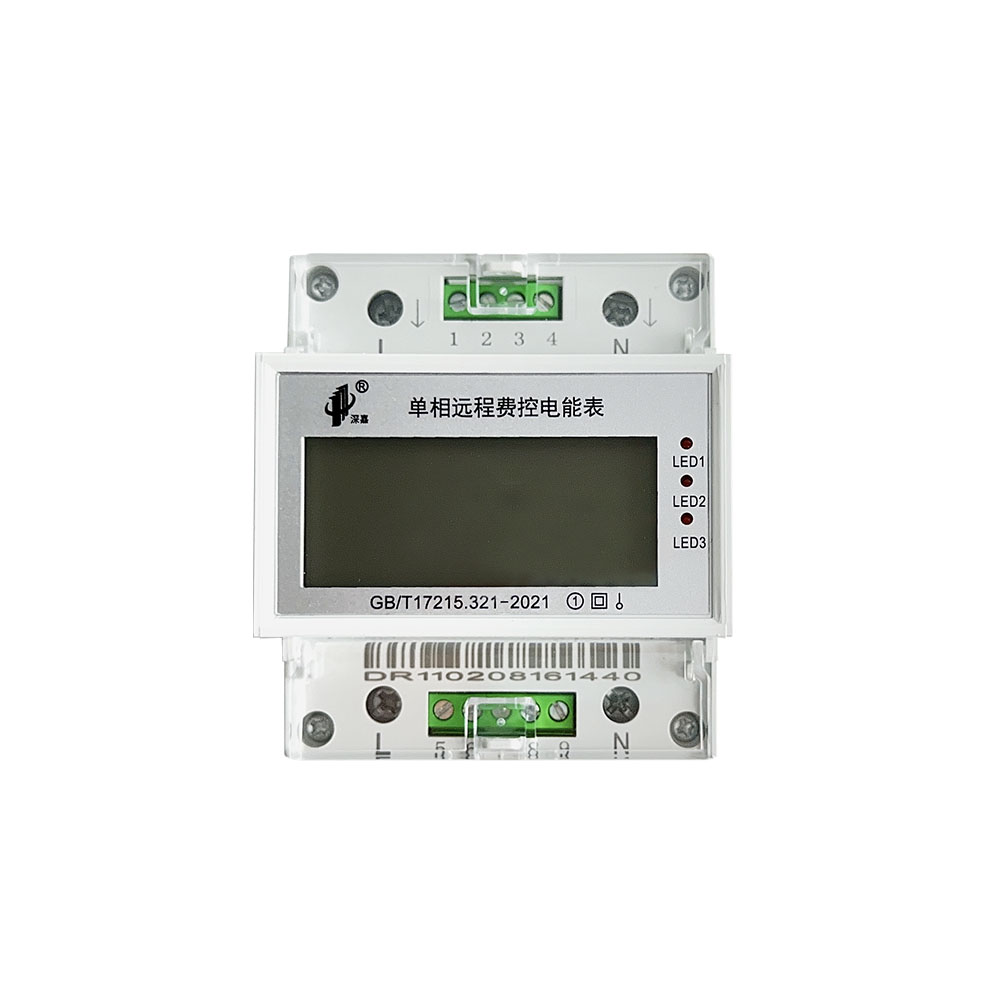

产品用途

单相费控智能电能表，用于计量额定频率为50HZ的交流单相有功电能，实现先付费后用电的管理功能。

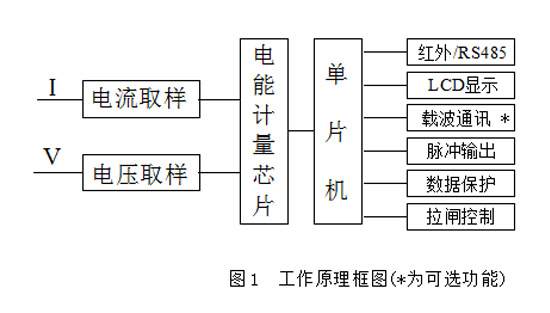

本产品采用专用超大规模集成电路及SMT工艺制造，关键元器件均采用知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。具有事件记录功能。支持2个年时区、2个日时段表、8个日时段、4种费率。同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

起动

在功率因数为1.0和电流为0.4%IB下，电能表能起动并连续记录。

潜动

当电能表施加参比电压的115%而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。

安装、接线及测试

电能表在出厂前经检验合格，并加铅封，即可安装使用。

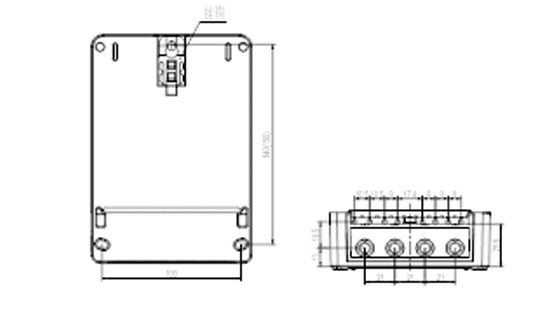

电能表应安装在室内使用。电能表底座上端有挂钩螺钉孔，可用挂钩螺钉固定;电能表下部有两个安装孔，可以螺钉固定在接线板上;安装电能表的底板应放在坚固耐火的墙上，建议安装在高度为1.8米左右。电能表的安装定位见下图：

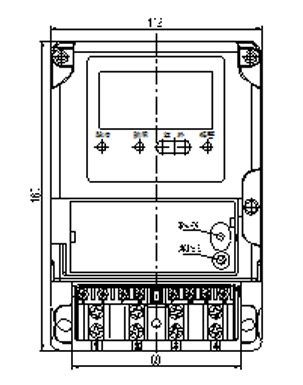

结构尺寸图

接线

电能表应按照接线端盒上的接线图进行接线，用铜线或铜接线头引入。

测试

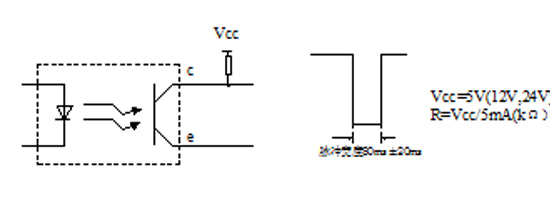

本系列电能表均配有光电耦合测试输出端口，位于接线端子处，如图中c，e指示处，接线方式如下：
