一、产品介绍

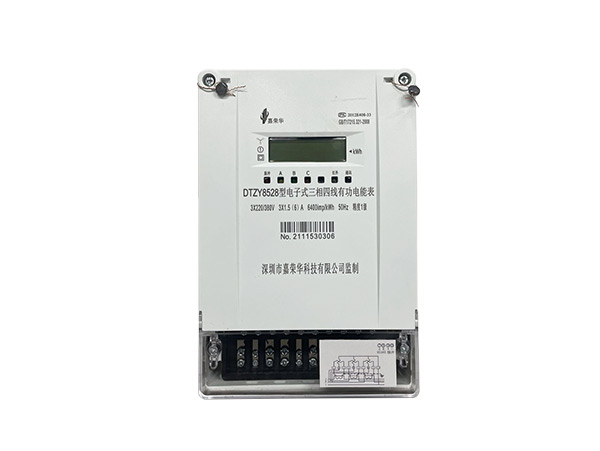

三相电子式电能表是采用先进的低功耗集成电路技术和SMT工艺设计制造的新型电能表，用以测量50/60Hz交流电路中的三相有功电能。

其性能指标符合GB/T 17215-2002 《1级和2级静止式交流有功电能表》、DL/T 645-1997《多功能电能表通信规约》等国家标准的要求。

该表设有红外和RS485通讯接口，具有防窃电、安装位置任意等优点，是电能表升级换代的理想产品。

二、主要功能特点

全电子式三相交流有功电能双向计量功能，反向电量计入总电量。

具有防潜动逻辑电路，防窃电功能。 带红外通讯和RS485通讯接口。

停电LCD显示电量，方便人工抄读电量(特殊定制) 量程宽，功耗低，体积小，重量轻，外形美观，高可靠性。

三、工作原理

三相表主要由电压电流采样电路、专用电能计量芯片,CPU及LCD显示等部分组成。电能表将采样的电压、电流信号输入到专用电能计量芯片，输出电能脉冲信号，并由LCD显示电能，并通过红外或RS485接口实现远距离抄录表内电能等数据。

四、电能表的安装和接线

电能表应安装在室内干燥、耐火、坚固的墙上，安装高度尽量为1.8米左右。

1. 电能表的安装尺寸如图1所示。电表上部有用M4的螺钉固定的挂片，电表的下部有2个安装孔，用M5×35的自攻螺钉。

2. 电能表的接线应按照本表所提供的接线图进行接线，尽量用铜线或铜线接头引入。

五、使用及校验

电能表出厂均校验合格,并加铅封。校验时，通电后，电能表按标定的脉冲常数发出电能脉冲，为确保测量精度，对于不同的测试点(电流在0.05Ib～4Ib/6Ib范围内)在1～16个测试采集的脉冲数应随着电流的增加而增加，尽量在合理范围内选取。

六.RS485通讯抄表应用(通讯协议)

本电能表能通过其RS485接口实现远距离抄录表内电能等数据。并能通过其红外通讯接口用掌上电脑实现近距离抄录表内电能数据。编码格式、校验和数据传输方式符合DL/T645标准要求。每只表的表地址与表号一致,不足12位前面补0，通讯波特率为1200bps。采用奇偶校验方式。

七、运输与贮存

(1) 电能表在运输和拆封时不应受到剧烈的冲击，并根据GB/15464-1995《仪器仪表包装通用技术条件》规定运输、贮存。

(2)贮存电能表应有包装的条件下，保存的环境温度为-25℃—+70℃，相对湿度不超过85%，并在空气内不应含有足以引起腐蚀的气体。

(3)电能表应放在仓库内保存，在原包装的条件下，放置在台架上，叠放的高度不超过五层，拆箱后单只包装的电能表叠放高度不超过五只，内包装拆封的电能表不宜保存。

八、保修期限

电能表自出厂日期起18个月内，如用户遵守本说明书规定要求，并在制造厂铅封完整的情况下，发现电表不符合技术要求时，制造厂给于免费修理或更换。
