1、产品介绍

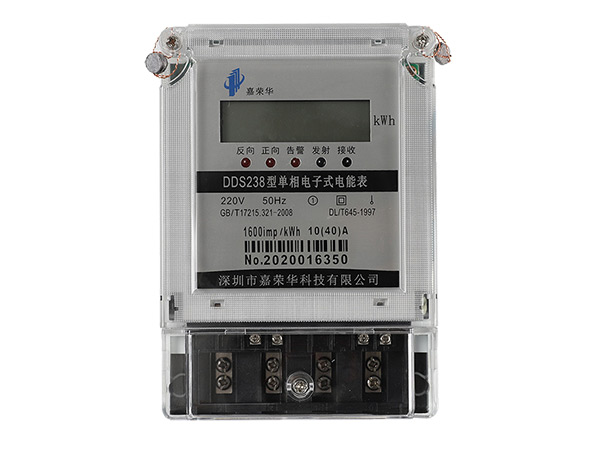

DDS238型系列单相电子式电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量频率为50Hz的交流单相有功电能。本产品各项性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、DL/T 645—1997《多功能电能表通信规约》对单相静止式电能表技术指标。

2、功能及特点

2.1电能计量精度稳定，基本不受频率、温度、电压、高次谐波影响。整机出厂后无需调整，可延长检定周期，大大降低了电力部门测试和校检电能表的工作，可靠性较其它同类产品有明显提高。

2.2具有双向计量功能，能够准确地测量正、反双向的有功电能。且反向计入正向电能。

2.3无需备用电池电量数据长期保存。

2.4采用光耦隔离的无源脉冲输出接口和RS485接口与表计进行数据交换。

2.5 可扩展继电器控制功能。

2.6、本表具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗、体积小、重量轻、节能节材,采用液晶显示大方直观。

3、 规格和主要参数

3.1 规格型号

3.2基本误差

Ib 为基本电流，Imax为大电流。

3.3起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib、2级表为0.5%Ib

时,电表能起动和正常计量。

3.4潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

3.5功耗：≤2W(5VA)。

3.6环境条件

标准工作温度为：-25℃～55℃ 极限工作温度为：-25℃～60℃

注：特殊要求极限工作温度为：-40℃～70℃

4、 运输与贮存

4.1电能表的运输与贮存不应受到剧烈冲击，应根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》的规定运输和贮存。

4.2保存电能表在原包装内，保存的地方环境温度不得超过-25℃～70℃，相对湿度不超过85%，空气中不应含有腐蚀性气体。

4.3、电能表在仓库里保存应放在台架上，叠放高度不超过6箱，拆箱后单只包装电能表叠放高度不超过10只。

5、 保修期限与售后服务

电能表自出厂日期18个月内，在用户遵守说明书中规定的运输、保管、使用规范而发现该表不符合所属产品标准所规定的要求时，本公司给予免费修理或更换。
