流量计

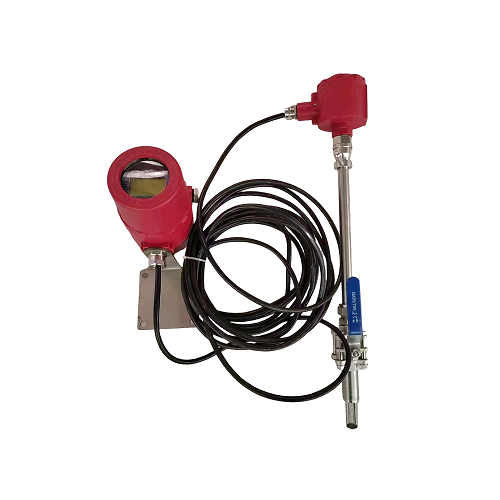

插入式涡街流量计
发布日期：2026-06-04
主要功能特点：
1. 双原理融合测量：一体式结构内集成涡街与电磁两种测量单元。涡街部分适用于清洁液体、气体及蒸汽的流量测量；电磁部分则专用于导电液体测量，拓宽了介质适应性。
2. 安装维护便捷：采用插入式安装，无需停产或切割大口径管道，施工量小，显著降低安装成本与停工时间，后期检修也更为方便。
3. 优异综合性能：具有较宽的测量范围度，保证在多种流速下的有效计量；整体压损极小，有利于系统节能；结构设计坚固，运行长期稳定可靠。
4. 适用场景广泛：特别适合市政供水、工业循环水、热力供热、能源管理等行业的大口径管道，进行流量的在线监测、数据采集与贸易结算。
安装尺寸：
| 公称口径 (DN) | 长度 L1(MM) | 宽度 W(MM) | 高度 H(MM) | 连接螺纹 R |
| 15 | 165 | 95 | 91 | G3/4B |
| 20 | 195 | 95 | 91 | G1B |
| 25 | 225 | 95 | 91 | G11/4B |
技术参数：
项目 | 指标 | 项目 | 指标 |
|---|---|---|---|
测量流体 | 导电液体 | 电导率 | 5µs/cm |
重复性 | 0.15%、0.25% | 流体温度 | -25℃～180℃（可扩展至250℃） |
介质流速范围 | 0.3～12m/s（可扩展至0.1～15m/s） | 准确度等级 | 0.5级（可特殊定制0.2级） |
防护等级 | IP65、IP67、IP68 | 功耗 | 15W |
转换器供电电源 | 220V±20%、24VDC、电池供电、太阳能供电四种方式可选 | 信号输出 | 脉冲、4-20mA、4-20mA+HART、RS485 Modbus、4G无线、DP/PA协议等 |
工作环境 | 环境温度：-25℃～60℃，湿度：5%～90% | 防爆等级 | 防爆Exd i bmb II cT6Gb |
安装形式 | 法兰连接型、夹持型、螺纹连接、卡箍、油壬连接、插入式等 | ||
电磁流量计内衬 | 橡胶内衬 | 四氟（PTFE）内衬 | |
