光电直读阀控水表（热/冷水表）_智能水表_京嘉仪表

您的位置：

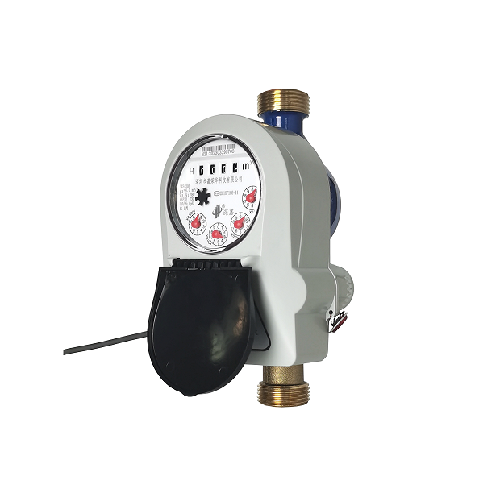

光电直读阀控水表（热/冷水表）

发布日期：2026-06-03

主要功能特点：

核心应用：远程操控，预付费管理，余额不足时远程关阀，缴费后自动开阀。对欠费、违规用水等行为进行有效管控。监测到长时间大流量（疑似漏水）或零流量（疑似空置房）时，可自动关阀并报警。

1、基表：负责精确计量的机械计量部分（如多流束或单流束水表）。

2、光电直读模块：安装在字轮上的传感器和电路板，实现光学直读。

3、阀门机构：通常为电动球阀或陶瓷阀。

4、主控与通信模块：处理数据、驱动阀门、负责无线/有线通信。

5、分析与控制：平台分析数据（如计算用量、判断异常）。根据需要，可下发“关阀”或“开阀”指令。

技术指标：

基表参数：符合GB/T778-2007

项目	单位	参数
公称口径 (DN)	mm	15	20	25
过载流量 (Q4)	m3/h	3.125	5	7.875
常用流量 (Q3)	m3/h	2.5	4	6.3
分界流量 (Q2)	m3/h	0.04	0.064	0.1008
最小流量 (Q1)	m3/h	0.025	0.04	0.063
Q3/Q1		≥100
压力损失等级	△P63
安装环境	B类
电磁环境	E1

电子模块参数

读数方式：	光电直读
直读位数：	整数位全直读
规格：	DN15-25
输出接口：	M-Bus或RS-485
通信速率：	2400bps
通信协议：	DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS
传输距离：	M-Bus：≤2000m；RS-485：≤1200m
工作电源：	M-Bus：24~42VDC；RS-485：6~12VDC
工作方式：	间歇
待机电流：	M-Bus：≤0.7mA；RS485：≤4mA
工作电流：	≤20mA

安装尺寸：

公称口径 DN(mm)	结构	长度 L1(mm)	宽度 W(mm)	高度 H(mm)		连接螺纹 R
公称口径 DN(mm)	结构	长度 L1(mm)	宽度 W(mm)	H1	H2	连接螺纹 R
15	旋翼式	165	88	185	120	G3/4B
20	旋翼式	195	88	185	120	G1B
25	旋翼式	225	88	185	120	G1 1/4B
