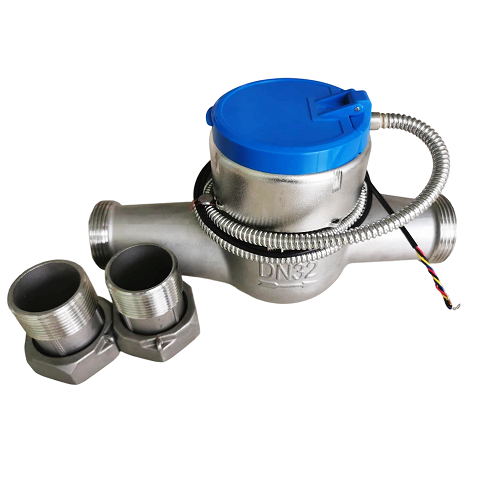

光电直读冷水表（不锈钢）

发布日期：2026-06-03

主要功能特点：

1、采用低功耗设计，只有读数时才需供电。

2、口径型号有：LXSY-15E、20E、25E、32E、40E；LXRY-50、65、80、100、150、200。

3、工作电压：12V（RS-485），36V（M-BUS）；抄表工作电流：≤9.0mA。

4、通讯传输最大距离是300m。

5、通讯接口有RS-485和M-BUS，兼容标准645、188、MODBUS、非188或客户指定协议等多种通讯规约。

技术指标：

基表参数：符合GB/T778-2007

项目	单位	参数
公称口径 (DN)	mm	15	20	25	40	50	80	100	150	200
过载流量 (Q4)	m3/h	3.125	5	7.875	20	31.25	78.75	125	312.5	500
常用流量 (Q3)	m3/h	2.5	4	6.3	16	25	63	100	250	400
分界流量 (Q2)	m3/h	0.04	0.064	0.1008	0.32	0.5	1.26	2.0	5.0	8.0
最小流量 (Q1)	m3/h	0.025	0.04	0.063	0.2	0.3125	0.7875	1.25	3.125	5.0
Q3/Q1		≥100			≥80
压力损失等级	△P63
水压	≤1MPa
安装环境	B类
电磁环境	E1
温度等级	T30(冷水), T90 (热水)
环境相对湿度	≤95%

电子模块参数

读数方式：	光电直读
直读位数：	整数位全直读
规格：	DN15-200
输出接口：	M-Bus或RS-485
通信速率：	2400bps
通信协议：	DL/T645-1997、DL/T645-2007、CJ/T188-2004、MODBUS
传输距离：	M-Bus：≤2000m；RS-485：≤1200m
工作电源：	M-Bus：24~42VDC；RS-485：6~24VDC
工作方式：	间歇
待机电流：	M-Bus：≤0.7mA；RS-485：≤4mA
工作电流：	≤20mA

安装尺寸：

公称口径 DN(mm)	结构	长度 L1(mm)	宽度 W(mm)	高度 H(mm)		连接螺纹 R
公称口径 DN(mm)	结构	长度 L1(mm)	宽度 W(mm)	H1	H2	连接螺纹 R
15	旋翼式	165	88	185	120	G3/4B
20	旋翼式	195	88	185	120	G1B
25	旋翼式	225	88	185	120	R1 1/4B
32	旋翼式	230	98	195	120	R1 1/2B
40	旋翼式	245	124	242	147	G2B
50	旋翼式	280	160	260	170	法兰连接
50	螺翼式	200	232	430	380	法兰连接

公称口径 (DN)	mm	40	50	65	80	100	125	150	200	250	300
长度 (L)	mm	200	200	200	225	250	250	300	350	450	500
高度 (H)	mm	206	210	218	280	290	310	320	364	450	500
法兰外径 (D)	mm	150	165	185	200	220	250	285	340	405	460
单边螺栓孔数 -孔直径(pc)	mm	4-Φ19			8-Φ19			8-Φ23	8/12-Φ23	12-Φ26	12-Φ26
